Bypass Omschakelaar 125A 4P Bodemmontage
Technoelectric levert schakel- en omschakeloplossingen voor laagspanningsinstallaties. Het assortiment is ontwikkeld voor toepassing in verdeel- en besturingssystemen.

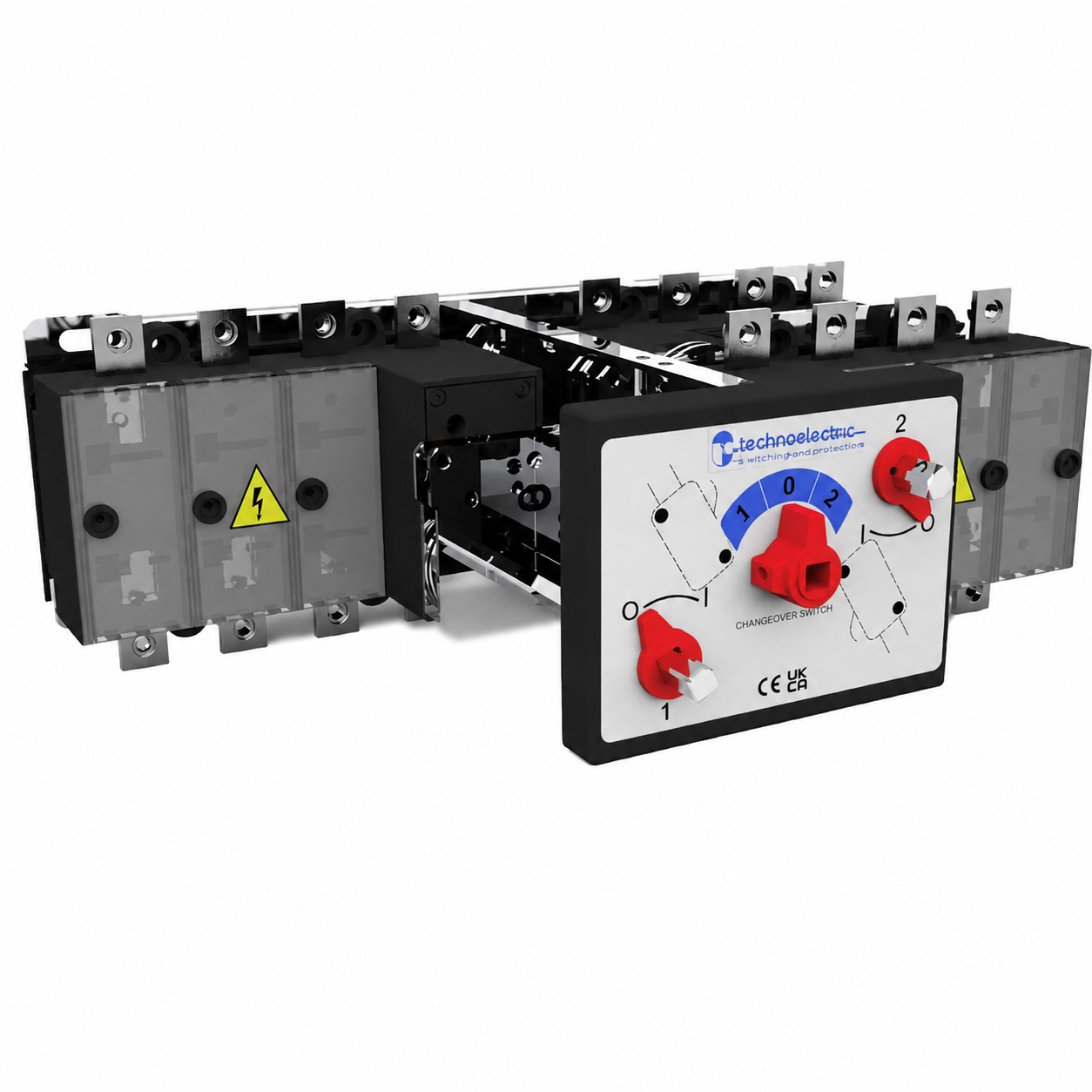

De BYP1-S is een 4-polige onderhoudsbypass met een nominale stroom van 125 A. De uitvoering bestaat uit drie mechanisch met elkaar vergrendelde schakelaars, zodat een installatiedeel tijdens onderhoud kan worden overbrugd. De gestapelde bouwvorm is bedoeld voor integratie in laagspanningsverdelers. De schakelaars worden geleverd met directe hendel en as; voor deurbediening kan een passende deurvergrendelingshendel worden toegepast. Voor ETIM-selectie zijn vooral het aantal schakelaars (3), het polental, de nominale stroom, de mechanische vergrendeling en de bypassfunctie relevante technische kenmerken.
Afbeeldingen
Productgegevens
.png)
Presentatie documenten
Certificaten, testrapporten en keurmerken
Technische specificaties
| Label | Waarde |
|---|---|
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als werkschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als omkeerschakelaar | Ja |
| Aantal schakelaars | 1 |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Bedrijfsspanning (meetspanning) | 0 t/m 690 V |
| Nom. continustroom Iu | 125 A |
| Nom. continustroom, AC-23, 400 V | 125 A |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Toegelaten korte-duur stroom Icw | 5 kA |
| Nom. vermogen, AC-23, 400 V | 65 kW |
| Schakelvermogen bij 400 V | 65 kW |
| Voorwaardelijke nom. kortsluitstroom Iq | 10 kA |
| Aantal polen | 4 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Motoraandrijving optioneel | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor vloermontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Kleur bedieningselement | Zwart |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Vergrendelbaar | Ja |
| Materiaal behuizing | Kunststof |
| Materiaalkwaliteit behuizing | Overig |
| Kleur behuizing | Zwart |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Met voorbereide bekabeling | Nee |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Beschermingsgraad (NEMA) | Overig |
| Breedte | 222 mm |
| Hoogte | 113 mm |
| Diepte | 196 mm |
| Breedte in module-eenheden | 0 |
