ATEX zone 21/22 werkschakelaar 25A 4 Polig opbouw IP65 EMC

Sontheimer biedt een serie werkschakelaars geschikt voor explosieveilige omgevingen. Deze schakelaars zijn beschikbaar in verschillende ampères met knoppen in de kleuren zwart/grijs en rood/geel en zijn daarnaast ook leverbaar in een EMC-uitvoering. De schakelaars worden geleverd in een hoogwaardige ATEX-behuizing van Electromach STAHL.

De behuizing van Electromach STAHL voldoet aan de volgende Ex-classificatie: II 2 D Ex tb IIIC T80°C Db IP66. Dit betekent dat de behuizing geschikt is voor gebruik in stofexplosiegevaarlijke omgevingen, specifiek zone 21 en 22. De behuizing biedt bescherming tegen stofexplosies (Ex tb IIIC) en heeft een maximale oppervlaktetemperatuur van 80°C. Bovendien is de behuizing volledig stofdicht en beschermd tegen krachtige waterstralen (IP66). Voor de kabelinvoer zijn er 2x M25 wartels en een M20 blindplaat inbegrepen, bij de EMC-uitvoeringen zijn EMC-wartels inbegrepen.

Afbeeldingen

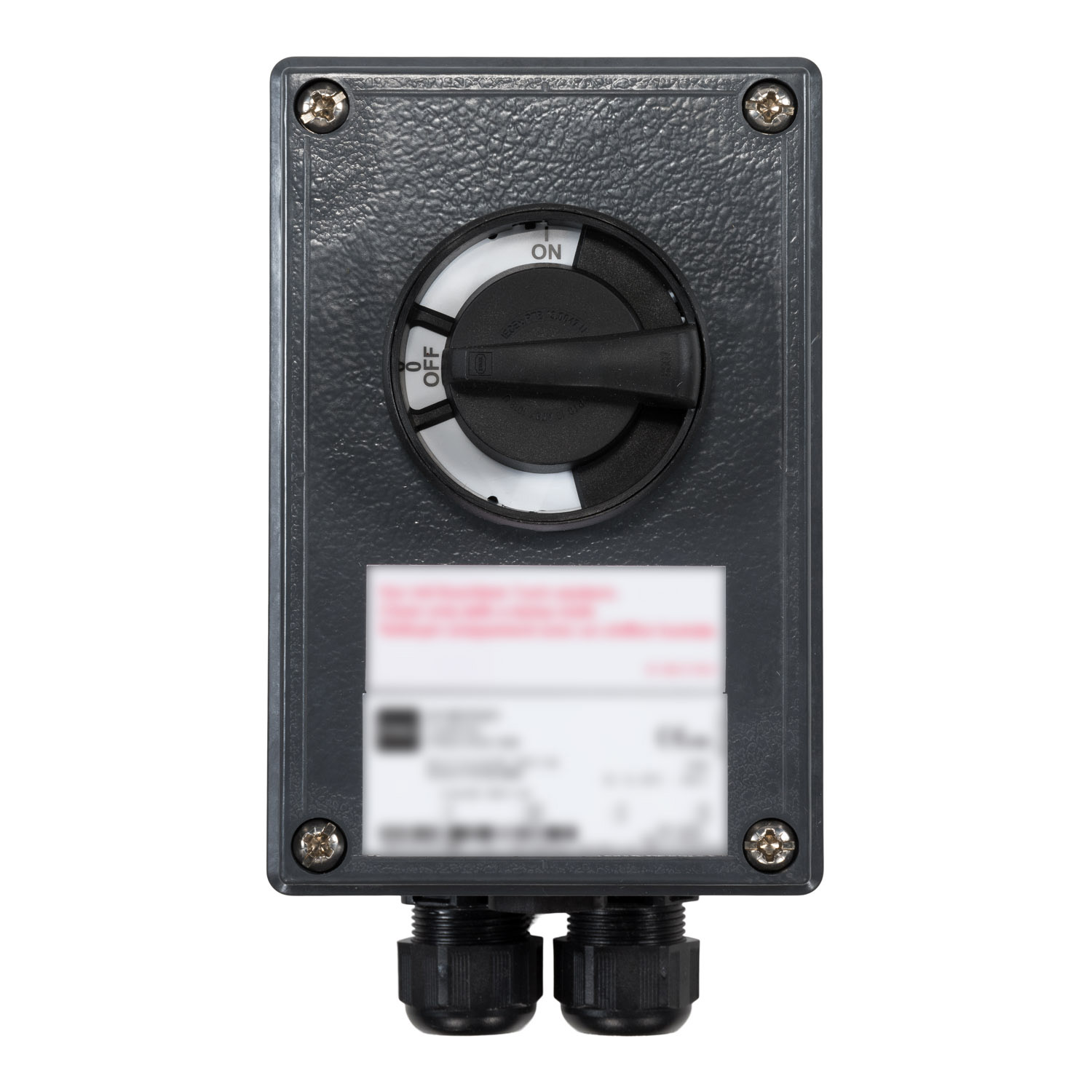

ATEX zone 21/22 werkschakelaar 25A 4 Polig opbouw IP65 EMC

Productgegevens

Merk ASN SONTHEIMER
Serie ATEX - Werkschakelaar zone 21/22
Type ATEX/HLO25/4V/Z33-SW/HV11/EMC
Artikelnummer AE-120023
EAN nummer 06151200082045

Website fabrikant Website fabrikant

Presentatie documenten

Selectiekaart

Certificaten, testrapporten en keurmerken

Technische specificaties

Label	Waarde
Materiaal behuizing	Kunststof
Model	Uitschakelaar
Materiaalkwaliteit behuizing	Polyester glasvezelversterkt
Aantal polen	4
Voor explosieveilige zone stof	21, 22
Beschermingsgraad (IP)	IP65
Beschermingsklasse volgens IEC 61140	II
Omgevingstemperatuur	-20 t/m 40 °C
Kleur behuizing	Grijs
Montagewijze	Opbouw montage
Hoogte	170 mm
Breedte	112.5 mm
Diepte	91 mm
Vergrendelbaar	Ja
Hangslotvergrendeling	Ja
Spanningstype	AC
Nom. (meet)spanning	690 V
Nom. (meet)stroom	25 A
Aantal hulpcontacten als maakcontact	1
Aantal hulpcontacten als verbreekcontact	1
Aansluitwijze	Schroefaansluiting
Uitvoering van het bedieningselement	Draaiknop
Uitvoering als noodstopinrichting	Nee
Aansluitbare geleiderdoorsnede meerdraads	2.5 t/m 16 mm²
Aantal schakelaars	1
Aansluitbare geleiderdoorsnede eendraads	2.5 t/m 16 mm²
Activering onderspanningsmodule	0 t/m 0 V
Activering shunt trip	0 t/m 0 V
Aantal kabeldoorvoeren M20	1
Aantal kabeldoorvoeren M25	2
Aantal kabeldoorvoeren M32	0
Aantal kabeldoorvoeren M40	0
