PV/AC Werkschakelaar 25A 4P IP65

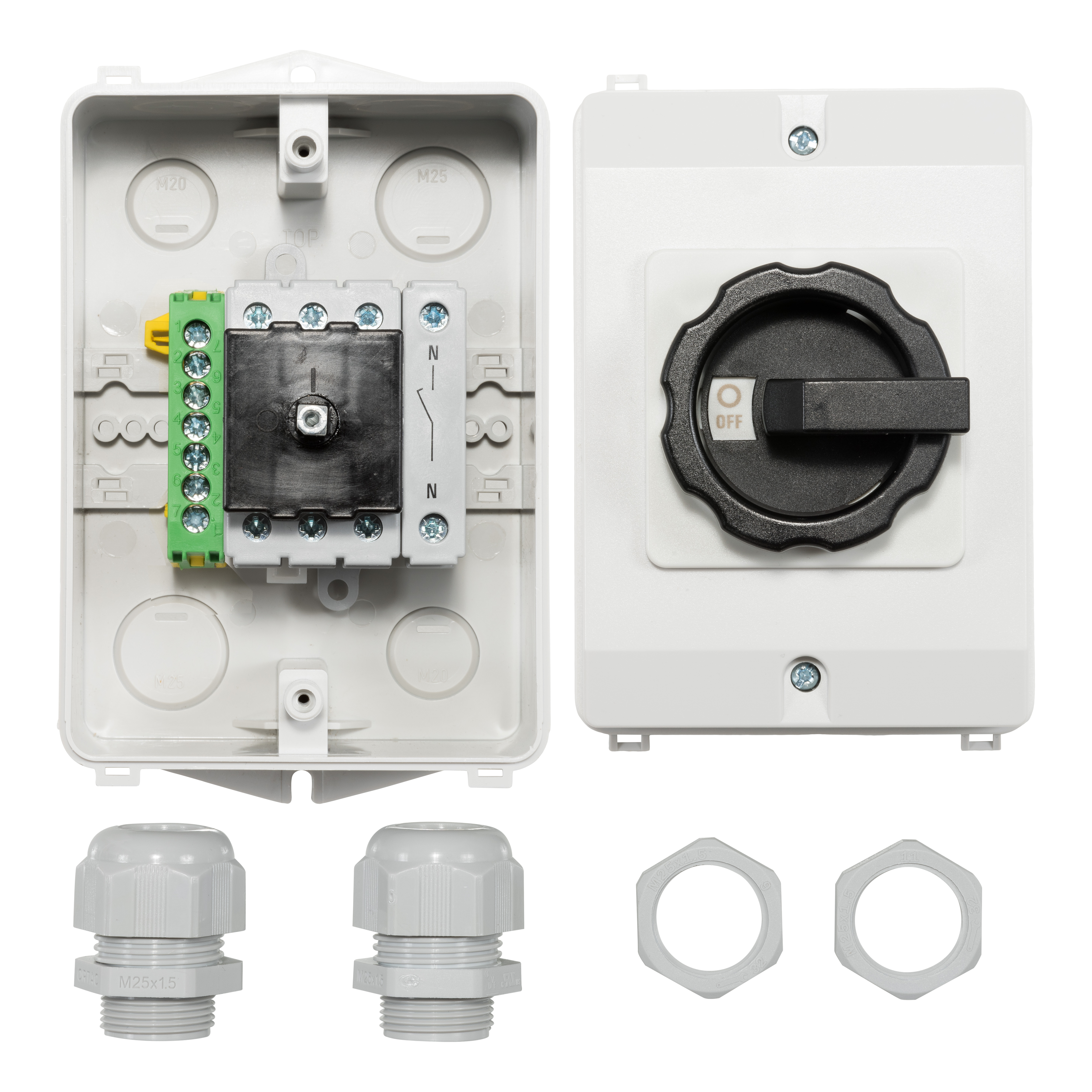

25A 4-polige ASN Sontheimer werkschakelaar gemonteerd in een PM-D1 IP65-behuizing. De behuizing is aan de boven- en onderkant uitgerust met 2x M25 uitbreekpoorten en aan de linker- en rechterkant met 2x M20 uitbreekpoorten. Deze schakelaar beschikt over een kooiaansluiting van 2,5-16mm², geschikt voor het aansluiten van koperen geleiders, en is voorzien van een extra potentiaalvereffeningsrail. 2x M25 wartels en moeren zijn bijgeleverd. Vergrendeling is mogelijk met een hangslot in de uitstand. Bij vragen of specifieke wensen kunt u altijd contact opnemen.

Afbeeldingen

Productgegevens

Merk ASN SONTHEIMER
Serie PV/AC - Werkschakelaar
Type PV/25A
Artikelnummer AE-A551020
EAN nummer 06097037149127

Website fabrikant Website fabrikant

Presentatie documenten

Selectiekaart

Certificaten, testrapporten en keurmerken

Technische specificaties

Label	Waarde
Uitvoering als hoofdschakelaar	Ja
Uitvoering als werkschakelaar	Ja
Uitvoering als veiligheidsschakelaar	Ja
Uitvoering als noodstopinrichting	Nee
Uitvoering als omkeerschakelaar	Nee
Aantal schakelaars	1
Max. nom. bedrijfsspanning Ue bij AC	690 V
Bedrijfsspanning (meetspanning)	24 t/m 690 V
Nom. continustroom Iu	25 A
Nom. continustroom, AC-23, 400 V	19 A
Nom. continustroom, AC-21, 400 V	25 A
Nom. vermogen bij AC-3, 400 V	7.5 kW
Toegelaten korte-duur stroom Icw	500 kA
Nom. vermogen, AC-23, 400 V	9 kW
Schakelvermogen bij 400 V	7.5 kW
Aantal polen	4
Aantal hulpcontacten als verbreekcontact	0
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als wisselcontact	0
Motoraandrijving optioneel	Nee
Motoraandrijving geïntegreerd	Nee
Uitschakelspoel optioneel	Nee
Apparaatbouwvorm	Compleet apparaat in behuizing ingebouwd
Geschikt voor bodemmontage	Ja
Geschikt voor vloermontage	Ja
Geschikt voor frontmontage 4-gats	Nee
Geschikt voor frontmontage centraal	Nee
Geschikt voor verdelerinbouw	Nee
Geschikt voor tussenbouw	Nee
Kleur bedieningselement	Zwart
Uitvoering van het bedieningselement	Draaiknop
Vergrendelbaar	Ja
Materiaal behuizing	Kunststof
Materiaalkwaliteit behuizing	Overig
Kleur behuizing	Grijs
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aansluitdoorsnede	2.5 t/m 16 mm²
Met voorbereide bekabeling	Nee
Beschermingsgraad frontzijde (IP)	IP65
Beschermingsgraad (NEMA)	Overig
Breedte	100 mm
Hoogte	161 mm
Diepte	115 mm
Breedte in module-eenheden	0
