Werkschakelaar 100 A 4P Opbouw IP65

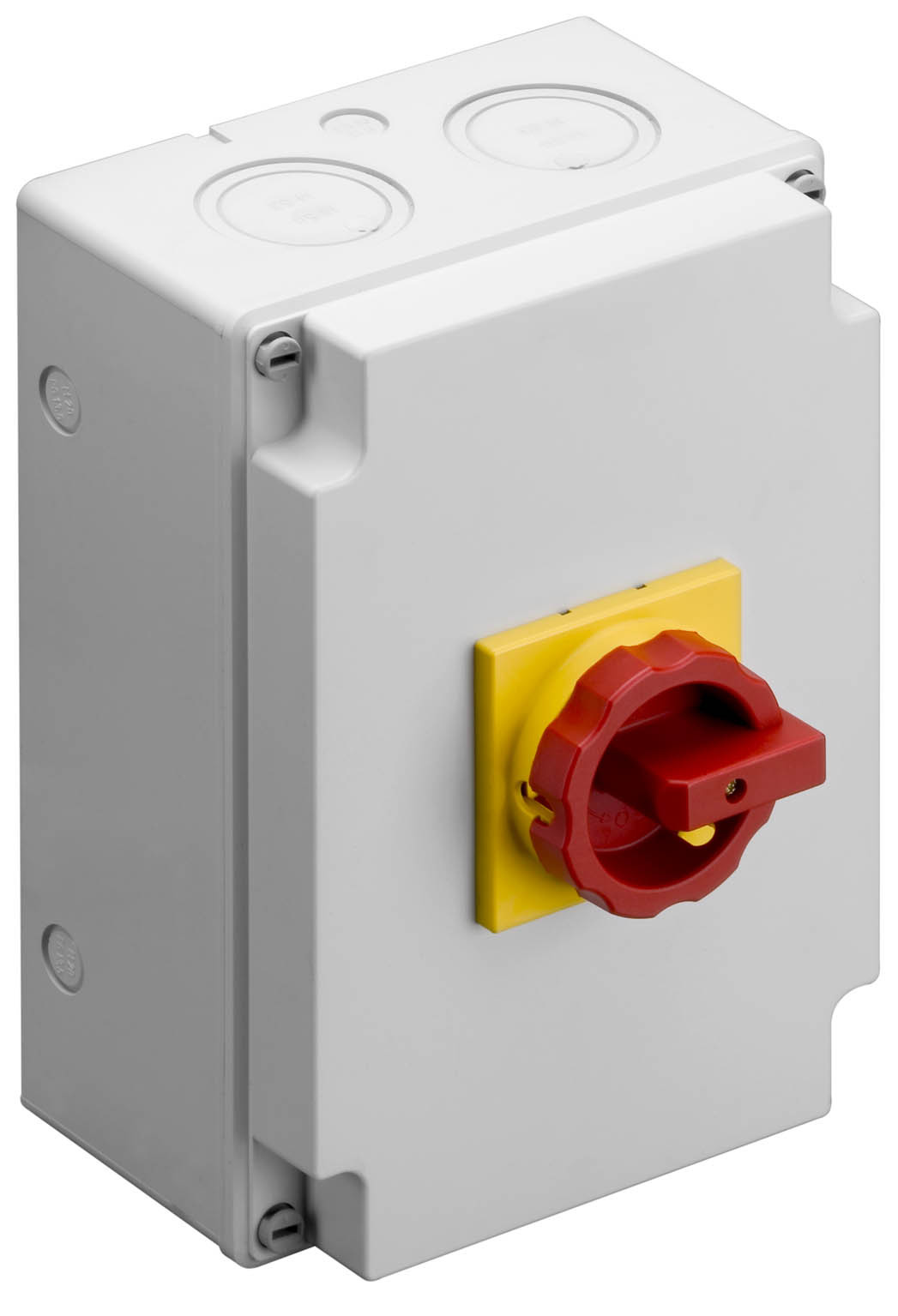

100A 4-polige ASN Sontheimer werkschakelaar gemonteerd in een PM-D3 IP65-behuizing. De behuizing is aan de boven- en onderkant uitgerust met 2x M50/M63 en 1x M20 uitbreekpoorten en aan de linker- en rechterkant met 2x M20 uitbreekpoorten. Deze schakelaar beschikt over een kooiaansluiting van 4-50mm², geschikt voor het aansluiten van koperen geleiders. Vergrendeling is mogelijk met een hangslot in de uitstand. Bij vragen of specifieke wensen kunt u altijd contact opnemen.

Afbeeldingen

Productgegevens

Merk ASN SONTHEIMER
Serie RLT - Werkschakelaar
Type RLT100/4PM-D3/Z33-GB-D2
Artikelnummer A531438
EAN nummer 04034656137632

Website fabrikant Website fabrikant

Presentatie documenten

Selectiekaart

Certificaten, testrapporten en keurmerken

Technische specificaties

Label	Waarde
Uitvoering als hoofdschakelaar	Ja
Uitvoering als werkschakelaar	Ja
Uitvoering als veiligheidsschakelaar	Ja
Uitvoering als noodstopinrichting	Ja
Uitvoering als omkeerschakelaar	Nee
Aantal schakelaars	1
Max. nom. bedrijfsspanning Ue bij AC	690 V
Bedrijfsspanning (meetspanning)	24 t/m 690 V
Nom. continustroom Iu	100 A
Nom. continustroom, AC-23, 400 V	70 A
Nom. continustroom, AC-21, 400 V	100 A
Nom. vermogen bij AC-3, 400 V	30 kW
Toegelaten korte-duur stroom Icw	2000 kA
Nom. vermogen, AC-23, 400 V	37 kW
Schakelvermogen bij 400 V	30 kW
Voorwaardelijke nom. kortsluitstroom Iq	20 kA
Aantal polen	4
Aantal hulpcontacten als verbreekcontact	0
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als wisselcontact	0
Motoraandrijving optioneel	Nee
Motoraandrijving geïntegreerd	Nee
Uitschakelspoel optioneel	Nee
Apparaatbouwvorm	Compleet apparaat in behuizing ingebouwd
Geschikt voor bodemmontage	Ja
Geschikt voor vloermontage	Ja
Geschikt voor frontmontage 4-gats	Nee
Geschikt voor frontmontage centraal	Nee
Geschikt voor verdelerinbouw	Nee
Geschikt voor tussenbouw	Nee
Kleur bedieningselement	Rood
Uitvoering van het bedieningselement	Draaiknop
Vergrendelbaar	Ja
Materiaal behuizing	Kunststof
Materiaalkwaliteit behuizing	Overig
Kleur behuizing	Grijs
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aansluitdoorsnede	4 t/m 50 mm²
Met voorbereide bekabeling	Nee
Beschermingsgraad frontzijde (IP)	IP65
Beschermingsgraad (NEMA)	Overig
Breedte	214 mm
Hoogte	304 mm
Diepte	181 mm
Breedte in module-eenheden	0
