Elektronisch Tijdrelais 10MOD (12-230VAC 50/60Hz)

Grässlin ontwikkelt betrouwbare oplossingen voor tijd-, licht- en gebouwsturing, met een focus op eenvoudige bediening en energie-efficiënt schakelen. Het assortiment is geschikt voor uiteenlopende toepassingen in woningbouw, utiliteit en industrie.
De tako MF 200 is een elektronisch multifunctioneel tijdrelais voor DIN-railmontage. Het relais werkt op 12–230 V AC, 50/60 Hz en biedt 10 vrij selecteerbare tijd- en pulsfuncties. Het tijdbereik is instelbaar van 0,1 seconde tot 100 uur en het wisselcontact schakelt tot 16 A bij 250 V AC met ohmse belasting. Hierdoor is het relais breed inzetbaar voor vertraagd schakelen, cyclische functies en pulssturing in besturingskasten.

Afbeeldingen

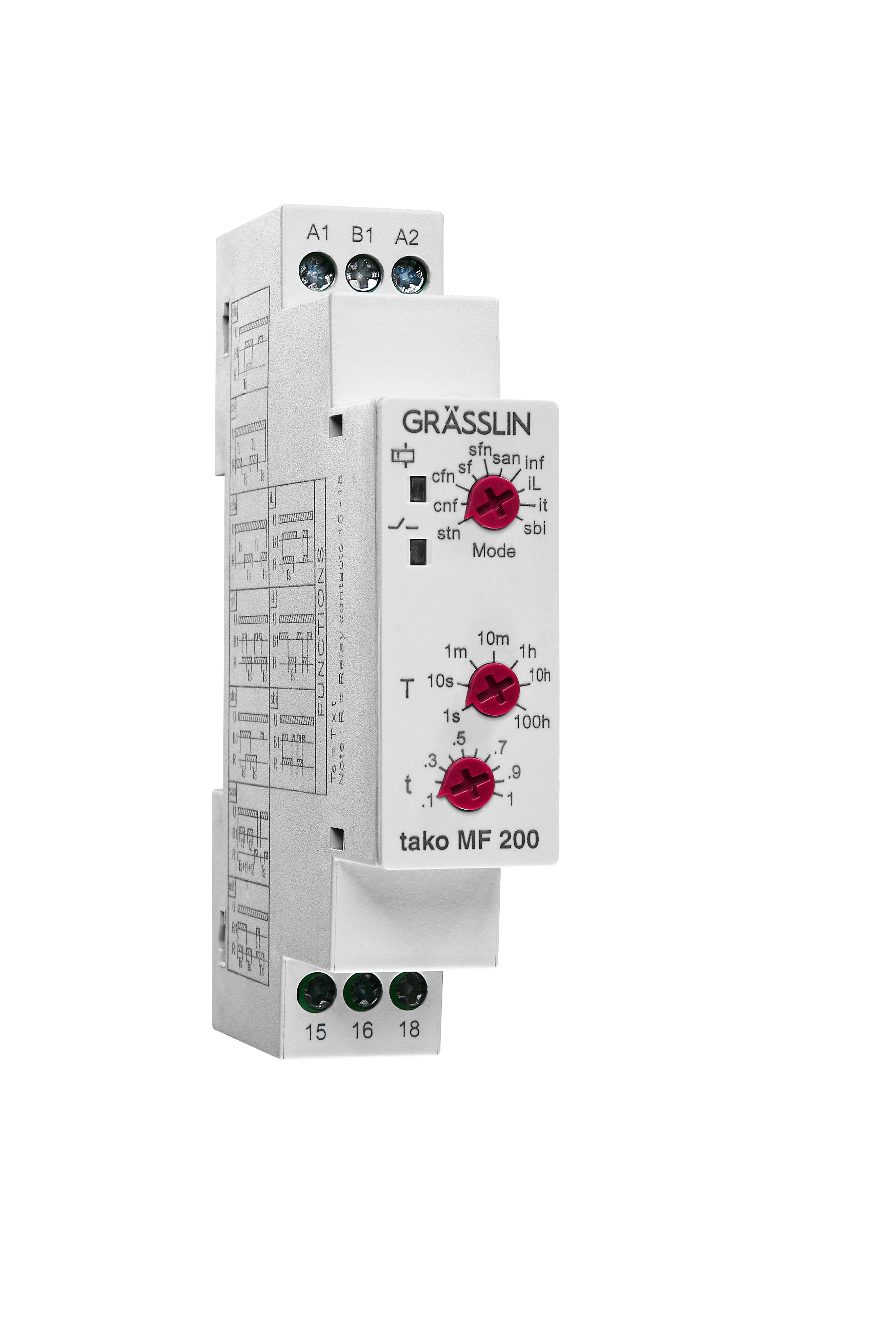

Elektronisch Tijdrelais 10MOD (12-230VAC 50/60Hz)

Productgegevens

Merk Grässlin
Serie Tijdrelais
Type tako MF 200
Artikelnummer G40.01.0001.1
EAN nummer 04010940046460

Website fabrikant

Productbladen/karakteristieken sheets

Datasheet

Installatie- en onderhoudsdocumenten

Handleiding

Technische specificaties

Label	Waarde
Uitvoering elektrische aansluiting	Schroefaansluiting
Bedieningstype	Digitaal met multifunctie
Compleet apparaat met sokkel	Nee
Geschikt voor DIN-rail (Omega-rail) montage	Ja
Breedte in module-eenheden	1
Frontmontage	Nee
Opsteekbaar op hulpcontactblok	Nee
Functie opkomvertragend	Ja
Functie afvalvertragend	Ja
Functie inschakelwissend	Ja
Functie uitschakelwissend	Ja
Functie ster-driehoek	Nee
Functie pulsvormend	Ja
Functie knipperend beginnend met pauze, vaste tijd	Ja
Functie knipperend beginnend met impuls, vaste tijd	Ja
Klokfunctie, met pauze beginnend, variabel	Ja
Klokfunctie, met puls beginnend, variabel	Ja
Tijdbereik	0.1 t/m 360000 s
Bediening op afstand mogelijk	Nee
Geschikt als afstandsbediening	Nee
Nom. stuurspanning bij AC 50 Hz	12 t/m 230 V
Nom. stuurspanning bij AC 60 Hz	12 t/m 230 V
Nom. stuurspanning bij DC	12 t/m 230 V
Type stuurspanning	AC
Aantal uitgangen, onvertraagd, verbreekcontact	1
Aantal uitgangen, onvertraagd, maakcontact	1
Aantal uitgangen, onvertraagd, wisselcontact	1
Aantal uitgangen, vertraagd, verbreekcontact	1
Aantal uitgangen, vertraagd, maakcontact	1
Aantal uitgangen, vertraagd, wisselcontact	1
Met halfgeleideruitgang	Nee
Materiaal contact inzetstuk	Overig
Materiaal contact	Zilvertinoxide (AgSnO2)
Materiaal contactcoating	Overig
Bedrijfsspanning bij AC 50 Hz	12 t/m 230 V
Bedrijfsspanning bij AC 60 Hz	12 t/m 230 V
Bedrijfsspanning bij DC	12 t/m 230 V
Spanningstype van de bedrijfsspanning	AC/DC
Nom. stroom	0.02 A
Max. inschakelstroom	0 A
Schakelvermogen gloeilampen	0 W
Schakelvermogen TL-buizen	0 VA
Schakelvermogen TL-buizen parallel	0 VA
Schakelvermogen TL-buizen inductief	0 VA
Beschermingsgraad (IP)	IP20
Categorie relaistechnologie (RT) volgens IEC 61810-7	RT 0
Breedte	18.1 mm
Hoogte	66.1 mm
Diepte	90.5 mm
