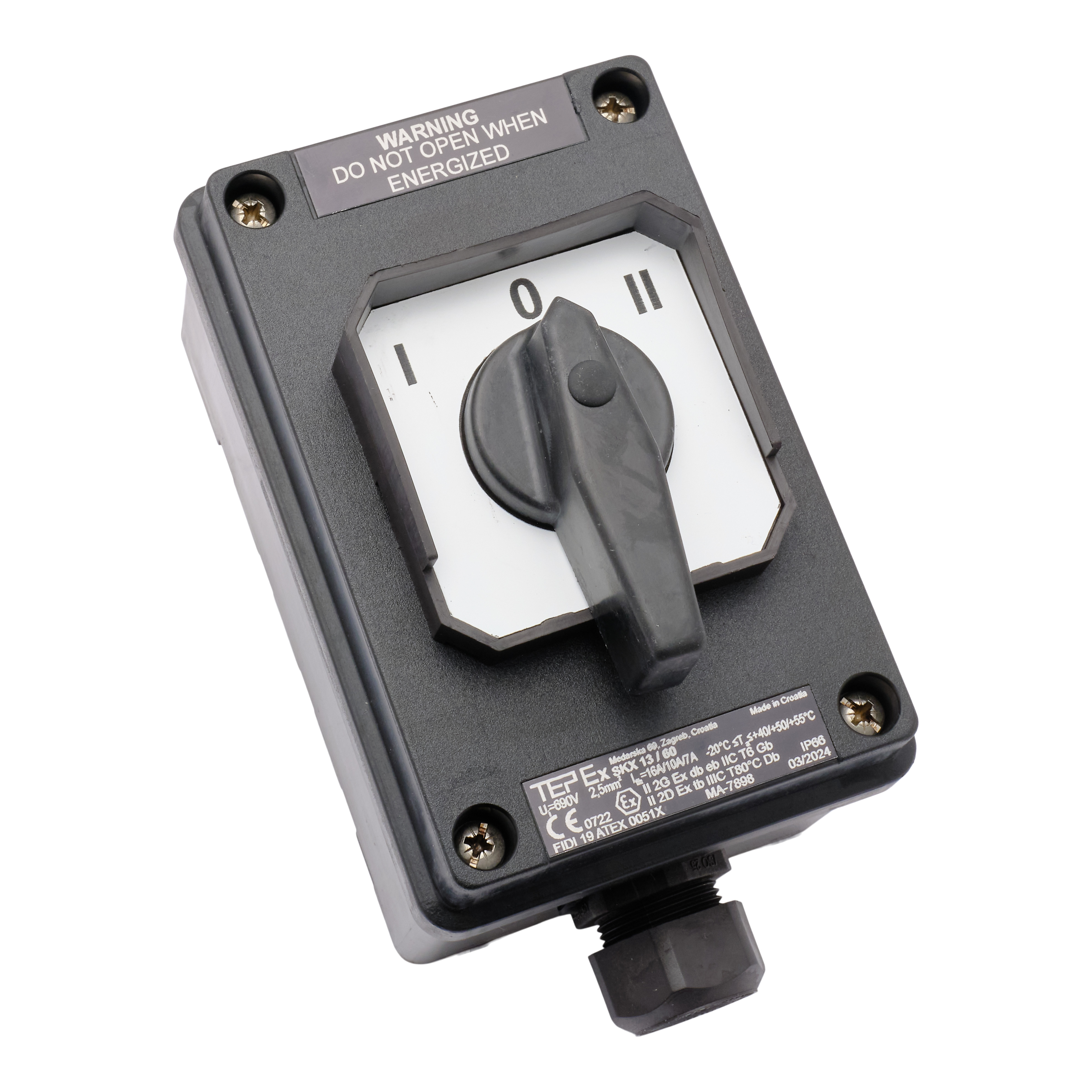

ATEX Omschakelaar zone 1/21 I-0-II 16A 2P opbouw IP66 1xM25

ATEX Ex-e verhoogd veilige omschakelaar I-0-II 16A 2xNO/NC in opbouw behuizing IP66 zone 1/21, voorzien van 1xM25 wartel. Afmeting behuizing 150x100x80mm. Markering voor gas zones: Ex II 2G; Ex db eb IIC T6 Gb. Markering voor stof zones: Ex II 2D; Ex tb IIIC T80°C Db IP66. ATEX certificaat: FIDI 19 ATEX 0051 X

Afbeeldingen

ATEX Omschakelaar zone 1/21 I-0-II 16A 2P opbouw IP66 1xM25

Productgegevens

Merk TEPEx
Serie SKX 12-15 Schakelaar
Type SKX 13/120
Artikelnummer T300023
EAN nummer 03858895430535

Presentatie documenten

Productbladen/karakteristieken sheets

Datasheet

Installatie- en onderhoudsdocumenten

Certificaten, testrapporten en keurmerken

Technische specificaties

Label	Waarde
Materiaal behuizing	Kunststof
Model	Omschakelaar
Aantal polen	2
Voor explosieveilige zone gas	1, 2
Voor explosieveilige zone stof	21, 22
Beschermingsgraad (IP)	IP66
Explosieklasse	IIC
Beschermingsklasse volgens IEC 61140	I
Temperatuurklasse conform richtlijn 94/9/EG	T6
Omgevingstemperatuur	-20 t/m 50 °C
Kleur behuizing	Zwart
Montagewijze	Opbouw montage
Hoogte	80 mm
Breedte	100 mm
Diepte	150 mm
Vergrendelbaar	Nee
Hangslotvergrendeling	Nee
Spanningstype	AC
Nom. (meet)spanning	690 V
Nom. (meet)stroom	16 A
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als verbreekcontact	0
Aansluitwijze	Schroefaansluiting
Uitvoering van het bedieningselement	Draaiknop
Uitvoering als noodstopinrichting	Nee
Aansluitbare geleiderdoorsnede meerdraads	2.5 t/m 2.5 mm²
Aansluitbare geleiderdoorsnede eendraads	2.5 t/m 2.5 mm²
Aantal kabeldoorvoeren M20	0
Aantal kabeldoorvoeren M25	1
Aantal kabeldoorvoeren M32	0
Aantal kabeldoorvoeren M40	0
