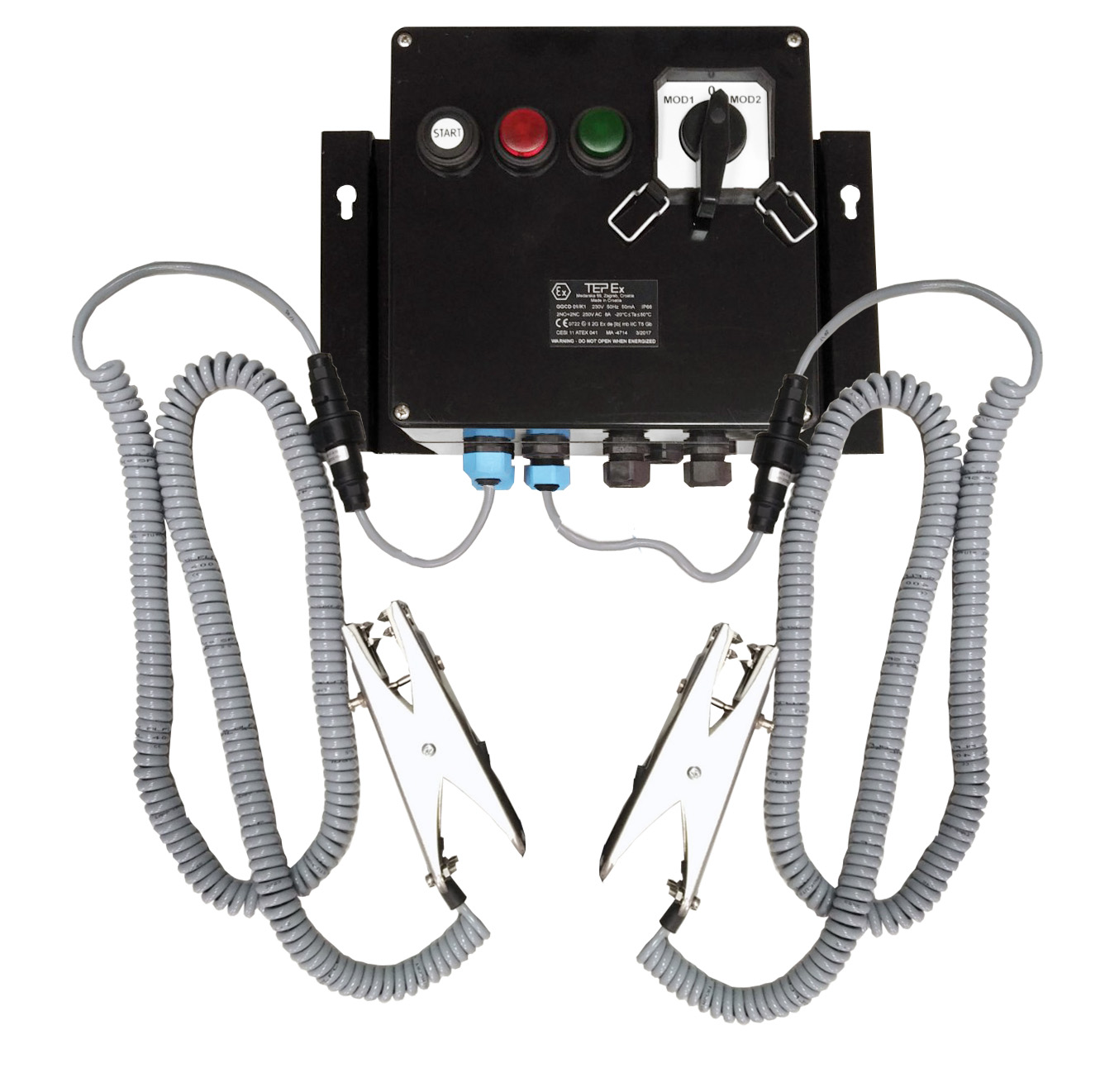

ATEX Aardingsunit zone 1/21 230V met 2 x 10 meter kabel

ATEX Ex-i intrinsiek veilige aardingunit, 230VAC, inclusief 2×10 meter spiraalkabel + tang in opbouw behuizing IP66 zone 1/21, uitgaand 2xNO/NC Un=250VAC In=8A/230V, 4A bij cos phi=0,4. Voorzien van 4xM25 wartels. Markering voor gas zones: Ex II 2G; Ex eb db [ib] mb IIC T5 Gb. Markering voor stof zones: Ex II 2D; Ex tb [ib] IIIC T80°C Db IP66. ATEX certificaat: FIDI 19 ATEX 0050

Afbeeldingen

ATEX Aardingsunit zone 1/21 230V met 2 x 10 meter kabel

Productgegevens

Merk TEPEx
Serie GGCD aardingsunit
Type GGCD 01/K2-2
Artikelnummer T500001
EAN nummer 03858895430092

Website fabrikant

Presentatie documenten

Productbladen/karakteristieken sheets

Datasheet

Installatie- en onderhoudsdocumenten

Certificaten, testrapporten en keurmerken

Technische specificaties

Label	Waarde
Uitvoering elektrische aansluiting	Schroefaansluiting
Nom. stuurspanning bij AC 50 Hz	18.1 t/m 253 V
Met afneembare klemmen	Nee
Nom. stuurspanning bij AC 60 Hz	18.1 t/m 253 V
Functie	Voor wisselstroomnet
Nom. stuurspanning bij DC	21 t/m 26 V
Externe stroomvoorziening vereist	Ja
Type stuurspanning	AC/DC
Spanningstype voedingsspanning	AC/DC
Voedingsspanning bij AC 50Hz	207 t/m 253 V
Voedingsspanning bij AC 60Hz	207 t/m 253 V
Nom. spanning	21 t/m 253 V
Voedingsspanning bij DC	22 t/m 26 V
Nom. (meet)frequentie	50 t/m 60 Hz
Spanningsmeetbereik	0 t/m 230 V
Nom. (meet)bedrijfsfrequentie	50 t/m 60 Hz
Lijncapaciteit	0.27 µF
Aanspreekwaarde impedantie 1	0.1 t/m 0.1 kOhm
Aanspreekwaarde impedantie 2	0.1 t/m 0.1 kOhm
Aanduiding isolatiewaarde	Ja
Foutenregistratie mogelijk	Ja
Aantal contacten als verbreekcontact	2
Aantal contacten als maakcontact	2
Aantal contacten als wisselcontact	2
Spanningstype van de bedrijfsspanning	AC/DC
Bedrijfsspanning bij AC 50 Hz	207 t/m 253 V
Bedrijfsspanning bij AC 60 Hz	207 t/m 253 V
Bedrijfsspanning bij DC	21 t/m 26 V
Nom. (meet)schakelstroom	0.15 A
Breedte	410 mm
Hoogte	320 mm
Diepte	160 mm
