Dataoverspanningsbeveiliging bussysteem 24V
Raycap is een internationale fabrikant van elektronische componenten voor overspanningsbeveiliging, connectiviteit en monitoring. Het bedrijf ontwikkelt overspanning-oplossingen voor kritieke applicaties waarbij de beschikbaarheid van installaties en persoonlijke veiligheid topprioriteiten zijn.

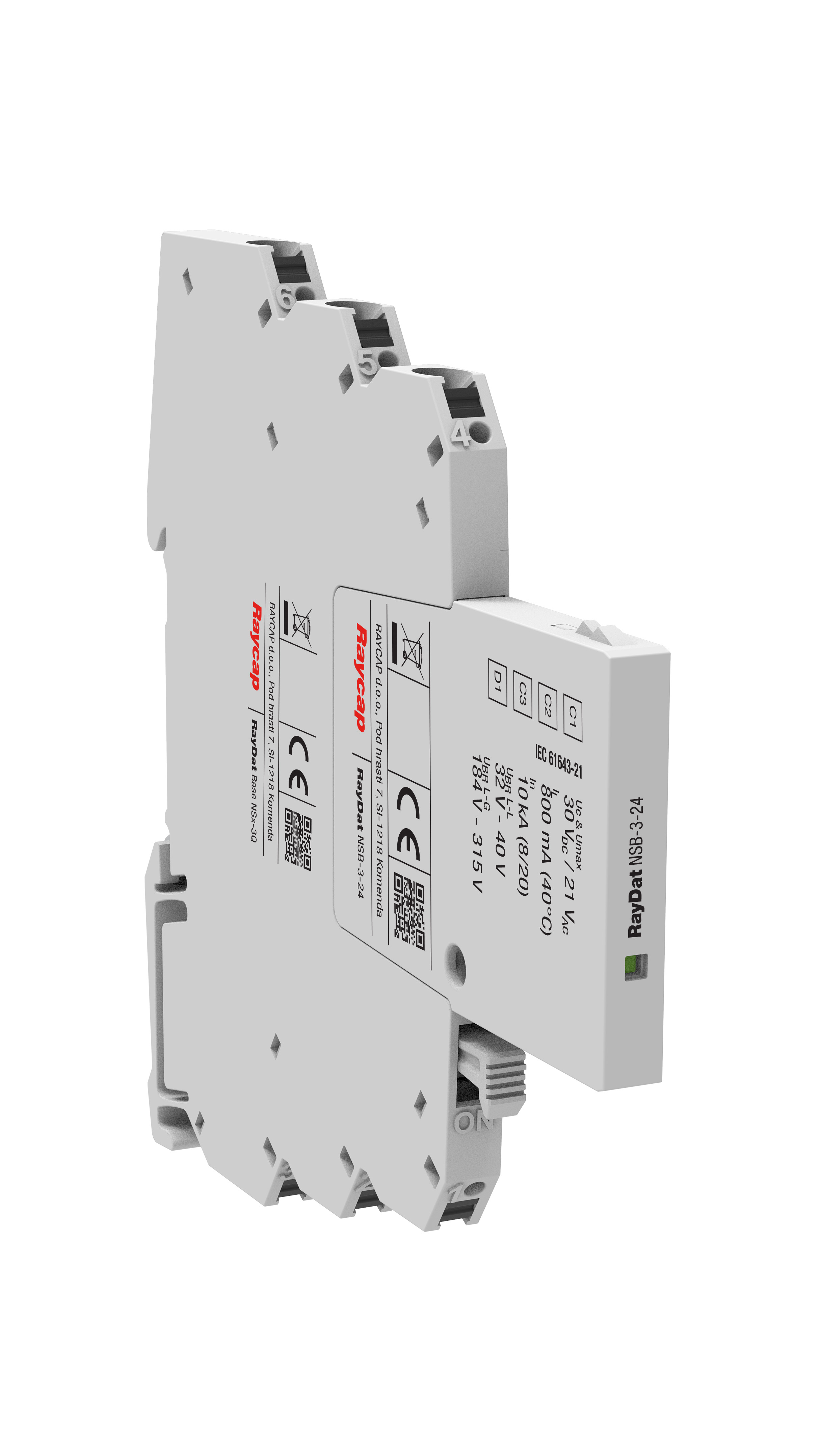

De RayDat NSB-3-24 is een smalle overspanningsbeveiliging voor digitale bus- en communicatielijnen op 24 V. De 6,2 mm brede DIN-railmodule biedt een hoge afleidcapaciteit en quick-connectaansluitingen. De verbinding blijft tijdens vervanging van de insteekmodule in stand, waardoor onnodige procesonderbreking wordt beperkt.
Afbeeldingen
Productgegevens
Presentatie documenten
Productbladen/karakteristieken sheets
Handleidingen
CAD objecten
Certificaten, testrapporten en keurmerken
Technische specificaties
| Label | Waarde |
|---|---|
| Nom. spanning DC | 0 t/m 24 V |
| Max. continuspanning DC | 30 V |
| Nom. ontladingsstootstroom (8/20) | 10 kA |
| Stroomstoot bij onweer (10/350 µs) | 2.5 kA |
| Veiligheidsniveau ader/ader | 170 V |
| Veiligheidsniveau ader/aarde | 1100 V |
| Frequentie | 0 t/m 120 MHz |
| Grensfrequentie | 120 MHz |
| Montagewijze | DIN-rail 35 mm |
| Aansluiting 1 | Steekklem |
| Afleiderbewaking | Nee |
| Met meldcontact | Ja |
| Signalering op apparaat | Optisch |
| Explosiegeteste uitvoering | Nee |
| Signaal verbroken | Ja |
| Aantal geleiders (excl. aarde) | 1 |
| Aarding via | DIN-rail (Omega-rail) |
| Bouwbreedte | 6.2 mm |
| Beschermingsgraad (IP) | IP20 |
