Dataoverspanningsbeveiliging single pair 24V LF
Raycap is een internationale fabrikant van elektronische componenten voor overspanningsbeveiliging, connectiviteit en monitoring. Het bedrijf ontwikkelt overspanning-oplossingen voor kritieke applicaties waarbij de beschikbaarheid van installaties en persoonlijke veiligheid topprioriteiten zijn.

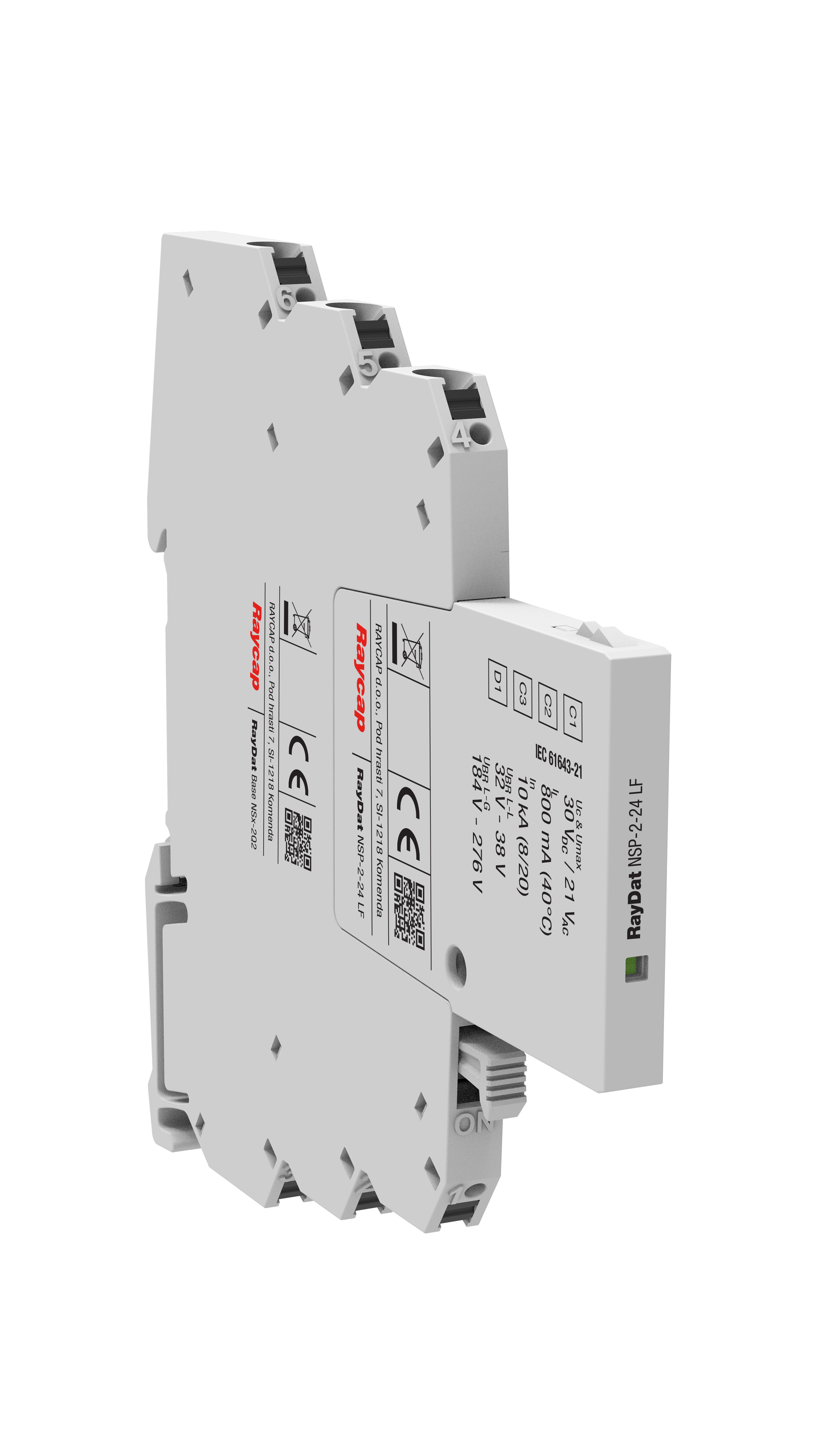

De RayDat NSP-2-24 LF beschermt één signaalpaar op 24 V tegen overspanningen. De compacte 6,2 mm DIN-railbehuizing is geschikt voor analoge meet-, regel- en besturingssignalen. De LF-uitvoering beperkt de serieweerstand voor gevoelige meetkringen. De insteekbare module kan worden vervangen terwijl de lijnverbinding behouden blijft en de quick-connectaansluitingen ondersteunen een snelle montage.
Afbeeldingen
Productgegevens
Presentatie documenten
Productbladen/karakteristieken sheets
Handleidingen
CAD objecten
Certificaten, testrapporten en keurmerken
Technische specificaties
| Label | Waarde |
|---|---|
| Nom. spanning DC | 0 t/m 24 V |
| Max. continuspanning DC | 30 V |
| Nom. ontladingsstootstroom (8/20) | 20 kA |
| Stroomstoot bij onweer (10/350 µs) | 5 kA |
| Veiligheidsniveau ader/ader | 140 V |
| Veiligheidsniveau ader/aarde | 950 V |
| Frequentie | 0 t/m 1.5 MHz |
| Grensfrequentie | 1.5 MHz |
| Montagewijze | DIN-rail 35 mm |
| Aansluiting 1 | Steekklem |
| Afleiderbewaking | Nee |
| Met meldcontact | Ja |
| Signalering op apparaat | Optisch |
| Explosiegeteste uitvoering | Nee |
| Signaal verbroken | Ja |
| Aantal geleiders (excl. aarde) | 1 |
| Aarding via | DIN-rail (Omega-rail) |
| Bouwbreedte | 6.2 mm |
| Beschermingsgraad (IP) | IP20 |
