Stringbox 1500V 1 in 1 uit 1 MPPT MC4
Raycap is een internationale fabrikant van elektronische componenten voor overspanningsbeveiliging, connectiviteit en monitoring. Het bedrijf ontwikkelt overspanning-oplossingen voor kritieke applicaties waarbij de beschikbaarheid van installaties en persoonlijke veiligheid topprioriteiten zijn.

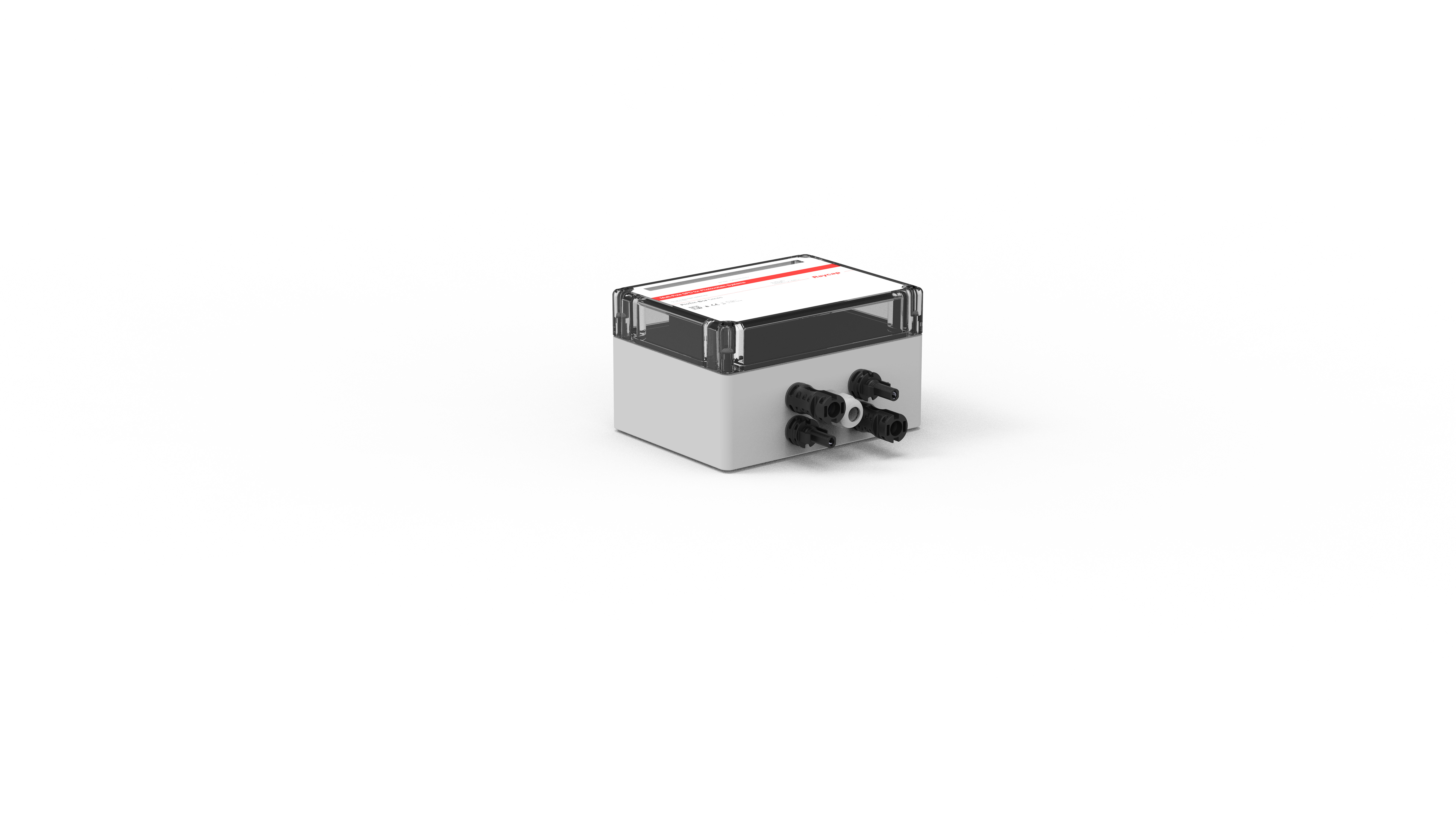

De ProTec T1-1500PV-3Y-S-2MC-BOX is een voorgemonteerde stringbox voor PV-installaties, geschikt voor 1500 V, 1 ingang en 1 uitgang en 1 MPPT. De behuizing combineert aansluitmogelijkheden met geïntegreerde Type 1+2-overspanningsbeveiliging en MC4-connectoren. Hierdoor kan de DC-beveiliging compact, overzichtelijk en snel in de PV-installatie worden opgenomen. De lage, insteekbare modules zijn schok- en trillingsbestendig en geschikt voor compacte PV-verdelers en omvormers.
Afbeeldingen
Productgegevens
Presentatie documenten
Productbladen/karakteristieken sheets
Handleidingen
CAD objecten
Certificaten, testrapporten en keurmerken
Technische specificaties
| Label | Waarde |
|---|---|
| Netvorm DC | Ja |
| Netvorm IT | Nee |
| Netvorm TN | Nee |
| Netvorm TN-C | Nee |
| Netvorm TN-C-S | Nee |
| Netvorm TN-S | Nee |
| Netvorm TT | Nee |
| Netvorm overig | Nee |
| Aantal geleiders (excl. aarde) | 4 |
| Nom. ontladingsstootstroom (8/20) | 20 kA |
| Max. ontladingsstootstroom (8/20) | 40 kA |
| Nom. spanning AC | 0 V |
| Max. continuspanning AC | 0 V |
| Max. PV-spanning | 1500 V |
| Veiligheidsniveau | 5.2 kV |
| Kortsluitvastheid (Isccr) | 30 kA |
| Geïntegreerde kortsluitbeveiliging | Nee |
| Geïntegreerde voorzekering | Nee |
| Lekstroomvrij | Nee |
| Montagewijze | Opbouw |
| DIN-grootte | Overig |
| Met meldcontact | Nee |
| Signalering op apparaat | Optisch |
| Testklasse type 2 | Ja |
| Beschermingsgraad (IP) | IP67 |
