Overspanningsbeveiliging Type 2 TT, TN-S
Raycap is een internationale fabrikant van elektronische componenten voor overspanningsbeveiliging, connectiviteit en monitoring. Het bedrijf ontwikkelt overspanning-oplossingen voor kritieke applicaties waarbij de beschikbaarheid van installaties en persoonlijke veiligheid topprioriteiten zijn.

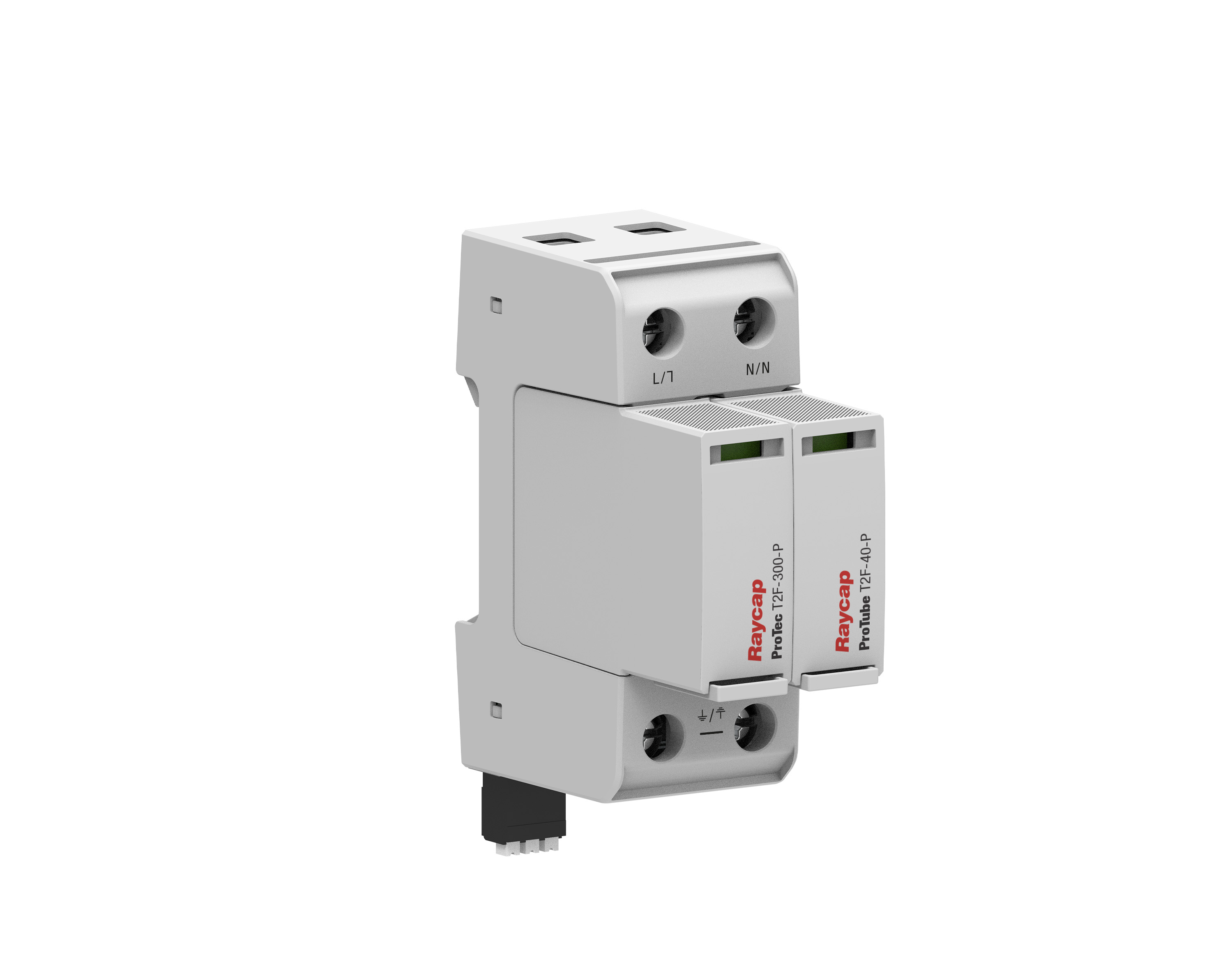

De ProTec T2F-300-1+1-R is een compacte Type 2-overspanningsbeveiliging met geïntegreerde voorzekering voor een nominale netspanning van 240 V AC (50/60 Hz), 1+1-schakeling, voor TT en TN-S-netstelsels. Deze combinatie verkleint de benodigde montageruimte en vereenvoudigt de bedrading in de verdeler. De nominale afleidstroom In bedraagt 20 kA bij een 8/20 µs-stroomimpuls. Een meldcontact maakt bewaking van de status op afstand mogelijk. Het beschermingsniveau Up bedraagt 1,5 kV en de maximale afleidstroom Imax 40 kA bij 8/20 µs.
Afbeeldingen
Productgegevens
Presentatie documenten
Productbladen/karakteristieken sheets
Handleidingen
CAD objecten
Certificaten, testrapporten en keurmerken
Technische specificaties
| Label | Waarde |
|---|---|
| Netvorm DC | Nee |
| Netvorm IT | Nee |
| Netvorm TN | Nee |
| Netvorm TN-C | Nee |
| Netvorm TN-C-S | Nee |
| Netvorm TN-S | Ja |
| Netvorm TT | Ja |
| Netvorm overig | Nee |
| Aantal geleiders (excl. aarde) | 2 |
| Nom. ontladingsstootstroom (8/20) | 20 kA |
| Max. ontladingsstootstroom (8/20) | 40 kA |
| Nom. spanning AC | 240 V |
| Max. continuspanning AC | 300 V |
| Veiligheidsniveau | 1.5 kV |
| Veiligheidsniveau L-N | 1.5 kV |
| Veiligheidsniveau N-PE | 1.5 kV |
| Kortsluitvastheid (Isccr) | 50 kA |
| Geïntegreerde kortsluitbeveiliging | Nee |
| Geïntegreerde voorzekering | Ja |
| Lekstroomvrij | Nee |
| Montagewijze | DIN-rail 35 mm |
| DIN-grootte | 2 TE (Rastermaat) |
| Max. aderdoorsnede star (massief/meerdraads) | 35 mm² |
| Max. aderdoorsnede soepel | 25 mm² |
| Met meldcontact | Ja |
| Signalering op apparaat | Optisch |
| Testklasse type 2 | Ja |
| Beschermingsgraad (IP) | IP20 |
